Время


Системы реального времени, как следует из самого названия, критичны по времени. События (см. главу 20) в них могут происходить регулярно или спонтанно, но в любом случае время реакции на событие должно быть предсказуемо - либо по абсолютной продолжительности, либо относительно момента возникновения события.

Передача сообщений (см. главу 15) - это один из динамических аспектов системы, поэтому при моделировании временных особенностей системы с помощью UML можно каждому сообщению, принимающему участие во взаимодействии (см. там же), дать имя, которое будет использоваться как отметка времени. Обычно сообщениям, принимающим участие во взаимодействии, имена не присваиваются. Как правило, при их изображении используется имя события, например сигнала или вызова. При этом невозможно использовать имя события в записи выражения, поскольку одно и то же событие может быть причиной различных сообщений. Если имеет место такого рода неоднозначность, следует присвоить явное имя сообщению в отметке времени, чтобы в дальнейшем его можно было использовать во временном выражении. Отметка времени - это не что иное, как выражение, в котором встречается имя сообщения, принимающего участие во взаимодействии. Если задано имя сообщения, то можно использовать любую из трех функций от этого сообщения - startTime, stopTime, executionTime. В свою очередь, эти три функции можно использовать для построения временных выражений произвольной сложности, возможно, включающих веса или смещения, которые могут быть константами или переменными (если только эти переменные можно вычислить в момент выполнения). Наконец, как показано на рис. 23.2, временное выражение можно поместить внутрь временного ограничения (см. главу 6), чтобы описать поведение системы во времени. Как и любые другие ограничения, их можно изобразить рядом с соответствующим сообщением или явно присоединить с помощью отношения зависимости.

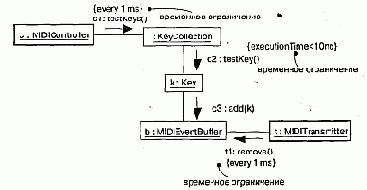

Рис. 23.2 Время

Примечание: Стоит употреблять в выражениях именованные константы вместо явного упоминания времени, в особенности для сложных систем.
