Ветвление


Простые последовательные переходы встречаются наиболее часто, но их одних недостаточно для моделирования любого потока управления. Как и в блок-схеме, вы можете включить в модель ветвление, которое описывает различные пути выполнения в зависимости от значения некоторого булевского выражения. Как видно из рис. 19.5, точка ветвления представляется ромбом. В точку ветвления может входить ровно один переход, а выходить - два или более. Для каждого исходящего перехода задается булевское выражение, которое вычисляется только один раз при входе в точку ветвления. Ни для каких двух исходящих переходов эти сторожевые условия не должны одновременно принимать значение "истина", иначе поток управления окажется неоднозначным. Но эти условия должны покрывать все возможные варианты, иначе поток остановится. (Ветвление семантически эквивалентно множественным переходам со сторожевыми условиями, см. главу 21.)

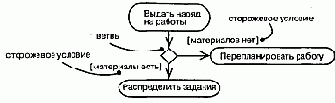

Рис. 19.5 Ветвление

Для удобства разрешается использовать ключевое слово else для пометки того из исходящих переходов, который должен быть выбран в случае, если условия, заданные для всех остальных переходов, не выполнены.

Реализовать итерацию можно, если ввести два состояния действия - в первом устанавливается значение счетчика, во втором оно увеличивается - и точку ветвления, вычисление в которой показывает, следует ли прекратить итерации. (Ветвление и итерация возможны также на диаграммах взаимодействий, см. главу 18.)

Примечание: UML не предписывает язык для этих выражений. В общем случае вы можете использовать структурированный текст; для большей строгости можно воспользоваться синтаксисом и семантикой определенного языка программирования.
