Трассировка


Специфицирование отношений (см. главы 5 и 10) между такими элементами, как классы, интерфейсы, компоненты и узлы, - это важная структурная составляющая модели. Для управления артефактами процесса разработки сложных систем, многие из которых существуют более чем в одной версии, большую роль играет специфицирование отношений между такими элементами, как документы, диаграммы и пакеты, присутствующими в разных моделях.

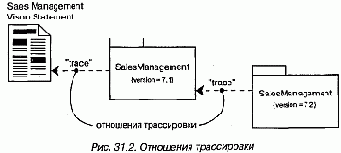

В UML концептуальные связи между элементами, существующими в различных моделях, можно моделировать с помощью отношения трассировки (Trace relationship). Трассировку нельзя применять к элементам в рамках одной модели. Трассировка представляется в виде стереотипной (см. главу 6) зависимости (см. главу 5). Часто можно не обращать внимания на направление такой зависимости, хотя обычно стрелка указывает на более ранний или более специфичный элемент, как показано на рис. 31.2. Чаще всего отношения трассировки используются, чтобы показать путь от требований к реализации, на котором лежат все промежуточные артефакты, а также для отслеживания версий.


Примечание: Как правило, вместо явного изображения отношений трассировки вы будете пользоваться гиперссылками.
