Траектория объекта


В потоке управления, ассоциированном с диаграммой деятельности, могут участвовать объекты (см. главу 13). К примеру, для последовательности операций по обработке заказа, которая изображена на рис. 19.7, словарь (см. главу 4) проблемной области будет, вероятно, включать такие классы, как Заказ и Счет. Некоторые виды деятельности будут порождать объекты-экземпляры этих классов (например, Обработать заказ создаст объект Заказ), тогда как другие виды деятельности будут модифицировать эти объекты (например, Отгрузить заказ может изменить состояние объекта Заказ на выполнен).

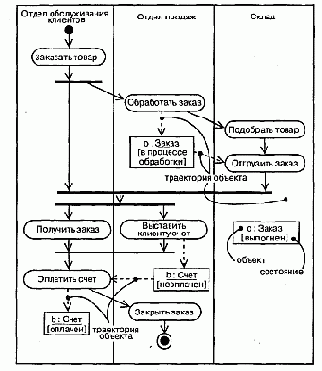

Как видно из рис. 19.8, относящиеся к деятельности объекты можно включить в диаграмму деятельности и с помощью символа зависимости (см. главы 5 и 10) привязать к той деятельности или переходу, где они создаются, модифицируются или уничтожаются. Такое сочетание зависимостей и объекта называется траекторией объекта (Object flow), поскольку описывает его участие в потоке управления.


Рис. 19.8 Траектория объекта

Кроме изображения траектории объекта на диаграмме деятельности вы можете показать, как изменяются его роль, состояние (см. главу 13) и значения атрибутов (см. главы 4 и 9). Как показано на рисунке, для изображения состояния объекта его имя заключается в скобки и помещается под именем объекта. Аналогично можно представить и значения атрибутов объекта.
