Структурные отношения


Отношения зависимости и обобщения применяются при моделировании классов, которые находятся на разных уровнях абстракции или имеют различную значимость. Что касается отношения зависимости, один класс зависит от другого, но тот может ничего не "знать" о наличии первого. Когда речь идет об отношении обобщения, класс-потомок наследует своему родителю, но сам родитель о нем не осведомлен. Другими словами, отношения зависимости и обобщения являются односторонними.

Ассоциации предполагают участие равноправных классов. Если между двумя классами установлена ассоциация, то каждый из них каким-то образом зависит от другого, и навигацию можно осуществлять в обоих направлениях. В то время как зависимость - это отношение использования, а обобщение - отношение "является", ассоциации определяют структурный путь, обусловливающий взаимодействие объектов данных классов. По умолчанию ассоциации являются двунаправленными, но вы можете оставить только одно направление (см. главу 10).

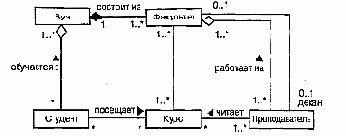

Моделирование структурных отношений производится следующим образом:

  • Определите ассоциацию для каждой пары классов, между объектами которых надо будет осуществлять навигацию. Это взгляд на ассоциации с точки зрения данных.
  • Если объекты одного класса должны будут взаимодействовать с объектами другого иначе, чем в качестве параметров операции, следует определить между этими классами ассоциацию. Это взгляд на ассоциации с точки зрения поведения.
  • Для каждой из определенных ассоциаций задайте кратность (особенно если она не равна *, то есть значению по умолчанию) и имена ролей (особенно если это помогает объяснить модель).
  • Если один из классов ассоциации структурно или организационно представляет собой целое в отношении классов на другом конце ассоциации, выглядящих как его части, пометьте такую ассоциацию как агрегирование.

    Как узнать, когда объекты данного класса должны взаимодействовать с объектами другого класса? Для этого рекомендуется воспользоваться CRC-карточка-ми и анализом прецедентов (см.
