Структура потоков управления

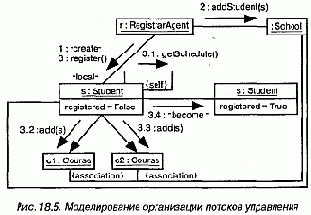

Рассмотрим объекты, существующие в контексте системы, подсистемы (см. главу 31), операции или класса (см. главы 4 и 9). Рассмотрим также объекты и роли, принимающие участие в прецеденте (см. главу 16) или кооперации (см. главу 27). Для моделирования потока управления, проходящего через эти объекты и роли, применяются диаграммы взаимодействий; при этом, чтобы показать передачу сообщений в контексте данной структуры, используют их разновидность - диаграммы кооперации.

Моделирование структурной организации потоков управления состоит из следующих шагов:

  • Установите контекст взаимодействия. Это может быть система, подсистема, операция, класс или один из сценариев прецедента либо кооперации.
  • Определите сцену для взаимодействия, выяснив, какие объекты принимают в нем участие. Разместите их на диаграмме кооперации в виде вершин графа так, чтобы более важные объекты оказались в центре диаграммы, а их соседи - по краям.
  • Определите начальные свойства каждого из этих объектов. Если значения атрибутов, помеченные значения, состояния или роли объектов изменяются во время взаимодействия, поместите на диаграмму дубликаты с новыми значениями и соедините их сообщениями со стереотипами become и copy (см. главу 13), сопроводив их соответствующими порядковыми номерами.
  • Детально опишите связи между объектами, вдоль которых передаются сообщения. Для этого:

    • сначала нарисуйте связи-ассоциации. Они наиболее важны, поскольку представляют структурные соединения;
    • после этого нарисуйте остальные связи, дополнив их соответствующими

    стереотипами пути (такими, как global или local, см. главу 15), чтобы явным образом показать, как объекты связаны друг с другом.
  • Начав с сообщения, инициирующего взаимодействие, присоедините все по следующие сообщения к соответствующим связям, задав порядковые номера. Вложенность показывайте с помощью нотации Дьюи.
  • Если требуется специфицировать временные или пространственные ограничения, дополните сообщения отметками времени (см. главу 23) и присоедините нужные ограничения.
  • Если требуется описать поток управления более формально, присоедините к каждому сообщению пред- и постусловия (см.
