Сообщения


Предположим, что есть множество объектов и множество соединяющих эти объекты связей. Если больше ничего не задано, то перед вами статическая модель, которая может быть представлена на диаграмме объектов (см. главу 14). Такие диаграммы моделируют состояние сообщества объектов в данный момент времени и оказываются полезны для визуализации, специфицирования, конструирования и документирования статической объектной структуры.

Допустим, вы хотите показать, как изменяется состояние сообщества объектов на протяжении некоего временного интервала. Вообразите, что вы снимаете объекты на пленку, в которой кадры представляют последовательные моменты времени. Если объекты не являются полностью статичными, то вы увидите, как они обмениваются между собой сообщениями, инициируют события (см. главу 20) и вызывают операции (см. главы 4 и 9). Кроме того, на каждом кадре вы можете явно визуализировать текущее состояние и роли отдельных экземпляров (см. главу 13).

Сообщением называется спецификация обмена данными между объектами, при котором передается некая информация в расчете на то, что в ответ последует определенное действие. Получение объектом экземпляра сообщения можно считать экземпляром события.

Действие, являющееся результатом получения сообщения, - это исполняемое предложение, которое образует абстракцию вычислительной процедуры. Действие может привести к изменению состояния.

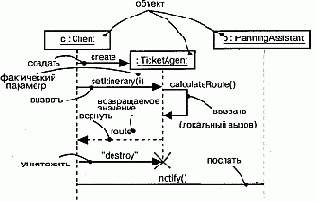

UML позволяет моделировать действия нескольких видов:

  • call (вызвать) - вызывает операцию, применяемую к объекту. Объект может послать сообщение самому себе, что приведет к локальному вызову операции;
  • return (возвратить) - возвращает значение вызывающему объекту;
  • send (послать) - посылает объекту сигнал (см. главу 20);
  • create (создать) - создает новый объект;
  • destroy (уничтожить) - удаляет объект. Объект может уничтожить самого себя.

    Примечание: В UML можно моделировать и сложные действия. Помимо пяти основных перечисленных видов действий к сообщению можно присоединить произвольную строку, содержащую запись сложного выражения.
