События времени и изменения


Событие времени представляет собой истечение промежутка времени. На рис. 20.4 показано, что в UML событие времени моделируется с помощью ключевого слова after (после), за которым следует выражение, вычисляющее некоторый промежуток времени. Выражение может быть простым (например, after 2 seconds) или сложным (например, after 1 ms c момента выхода из состояния Ожидание). Если явно не указано противное, то отсчет времени начинается с момента входа в текущее состояние.

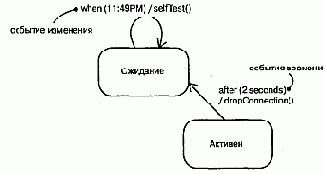

Рис. 20.4 События времени и изменения

С помощью события изменения описывается изменение состояния или выполнение некоторого условия. На рис. 20.4 показано, что в UML событие изменения моделируется посредством ключевого слова when, за которым следует булевское выражение. Такое выражение может использоваться для обозначения абсолютного момента времени (например, when time=11: 59) или проверки условия (например, when altitude &lt 1000).

Примечание: Хотя событие изменения моделирует условие, проверяемое непрерывно, обычно, проанализировав ситуацию, можно выявить дискретные моменты времени, когда это условие нужно проверять.
