Семейства сигналов


В большинстве систем, управляемых событиями, события сигналов образуют иерархию. Например, автономный робот может различать внешние сигналы, такие как Столкновение, и внутренние, например АппаратныйОтказ. Однако множества внешних и внутренних сигналов могут пересекаться. И даже внутри этих двух широких областей классификации можно обнаружить частные разновидно сти. К примеру, АппаратныйОтказ можно подразделить на ОтказБатареи и От-казДвигательногоМеханизма. Допускается и дальнейшая специализация. Так, разновидностью сигнала ОтказДвигательногоМеханизма является Оста-новЭлектромотора. (Об отношениях обобщения рассказано в главах 5 и 10.)

Моделируя таким образом иерархии сигналов, можно специфицировать полиморфные события. Рассмотрим, к примеру, автомат (см. главу 21), в котором некоторый переход срабатывает лишь при получении сигнала ОстановЭлектромото-ра. Поскольку этот сигнал является в иерархии листовым, то переход инициируется только им, так что полиморфизм отсутствует. Но предположим теперь, что вы построили автомат, в котором переход срабатывает при получении сигнала АппаратныйОтказ. В этом случае переход полиморфен, его возбуждает как сам сигнал АппаратныйОтказ, так и любая его специализация (разновидность), включая ОтказБатареи, ОтказДвигательногоМеханизма и ОстановЭлектромотора.

Моделирование семейства сигналов включает следующие этапы:

  • Рассмотрите все разновидности сигналов, на которые может отвечать данное множество активных объектов.
  • Выявите схожие виды сигналов и поместите их в иерархию типа "обобщение/специализация", используя наследование. На верхних уровнях иерархии будут располагаться общие сигналы, а на нижних -специализированные.
  • Определите возможности полиморфизма в автоматах этих активных объектов. Обнаружив полиморфизм, скорректируйте иерархию, добавив при необходимости промежуточные абстрактные сигналы.

    На рис. 20.6 приведена модель семейства сигналов, которые могли бы обрабатываться автономным роботом. Обратите внимание, что корневой сигнал (СигналРо-боту) является абстрактным (см. главу 5), то есть прямое создание его экземпляров невозможно. У этого сигнала есть две конкретные специализации (Столкновение и АппаратныйОтказ), одна из которых (АппаратныйОтказ) специализируется и дальше. Заметьте, что у сигнала Столкновение есть один параметр.

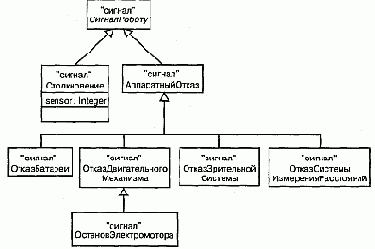

    Рис. 20.6 Моделирование семейства сигналов
