Реактивные объекты

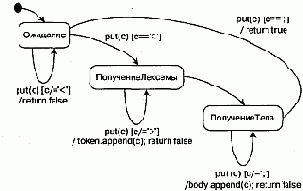

Чаще всего диаграммы состояний используются для моделирования реактивных объектов, особенно экземпляров классов, прецедентов и системы в целом.

В то время как взаимодействия (см. главу 15) применяются для моделирования поведения сообщества объектов, совместно решающих некоторую задачу, диаграммы состояний предназначены для моделирования поведения одного объекта на протяжении его жизненного цикла. Если диаграммы деятельности (см. главу 19) моделируют поток управления от деятельности к деятельности, то диаграммы состояний - поток управления от события к событию.

При моделировании поведения реактивного объекта нужно специфицировать главным образом три вещи: устойчивые состояния, в которых может находиться объект, события, которые иницируют переходы из одного состояния в другое, и действия, выполняемые при каждой смене состояния. Моделирование реактивного объекта подразумевает моделирование всего его жизненного цикла (см. главу 21), начиная с момента создания и вплоть до уничтожения, с особым акцентом на устойчивые состояния, в которых может находиться объект.

Устойчивое состояние - такое, в котором объект может находиться неопределенно долгое время (см. главу 23). Когда происходит некое событие, объект переходит в новое состояние. События могут также инициировать переходы в себя и внутренние переходы, когда исходное и целевое состояния совпадают. В ходе реакции на событие или изменения состояния объект может выполнить некоторое действие.

Примечание: При моделировании поведения реактивного объекта вы можете специфицировать действие, привязав его к переходу или изменению состояния. В специальной литературе автомат, все действия которого привязаны к переходам, называется машиной Мили (Mealy), а автомат, все действия которого привязаны к состояниям, машиной Мура (Moore). C математической точки зрения тот и другой обладают одинаковой выразительной мощью. На практике при разработке диаграмм состояний обычно используется комбинация машин Мили и Мура.

Моделирование реактивного объекта складывается из следующих процессов:
