Процессоры и устройства


Моделирование процессоров и устройств, образующих топологию автономной, встроенной, клиент-серверной или распределенной системы, - вот самый распространенный пример использования узлов.

Поскольку все механизмы расширения UML (см. главу 6) применимы и к узлам, то для описания новых видов узлов, представляющих конкретные процессоры и устройства, часто используются стереотипы. Процессор (Processor) - это узел, способный обрабатывать данные, то есть исполнять компонент. Устройство (Device) - это узел, не способный обрабатывать данные (по крайней мере, на выбранном уровне абстракции) и в общем случае используемый для представления чего-либо связанного с реальным миром.

Моделирование процессоров и устройств осуществляется так:

  • Идентифицируйте вычислительные элементы представления системы с точ ки зрения развертывания и смоделируйте каждый из них как узел.
  • Если эти элементы представляют процессоры и устройства общего вида, то припишите им соответствующие стандартные стереотипы. Если же это процессоры и устройства, входящие в словарь предметной области, то сопоставьте им подходящие стереотипы, пометив каждый пиктограммой. 3. Как и в случае моделирования классов, рассмотрите атрибуты и операции, применимые к каждому узлу.

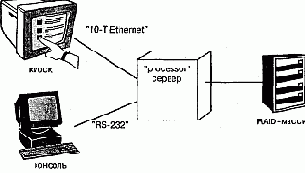

    Например, на рис. 26.5 изображена предыдущая диаграмма, на которой каждому узлу приписан стереотип. Сервер - это узел со стереотипом процессора общего вида; киоск и консоль - узлы со стереотипами специализированных процессоров, а RAID-массив - узел со стереотипом специализированного устройства.


    Рис. 26.5 Процессоры и устройства

    Примечание: Узлы - это те строительные блоки UML, которым стереотипы приписываются чаще всего. Когда в ходе проектирования программной системы вы моделируете ее с точки зрения развертывания, очень важно предоставлять потенциальным читателям визуальные указания. Моделируя процессор, являющийся компьютером общего назначения, присвойте ему пиктограмму компьютера. Моделируя какое-либо устройство, например сотовый телефон, факс, модем или видеокамеру, представьте и его подходящей пиктограммой.
