Поток управления


Чаще всего взаимодействия используют для моделирования потока управления, характеризующего поведение системы в целом, включая прецеденты (см. главу 16), образцы, механизмы и каркасы (см. главу 28), поведение одного класса или отдельной операции (см. главы 4 и 9). При этом классы, интерфейсы (см. главу H), компоненты (см. главу 25), узлы (см. главу 26) и отношения между ними моделируют статические аспекты системы, а взаимодействия - ее динамические аспекты (для моделирования последних используются также автоматы, см. главу 21).

Моделируя взаимодействия, вы, по сути дела, описываете последовательности действий, выполняемых объектами из некоторой совокупности. Для выявления и осмысления взаимодействий очень полезно применение CRC-карточек.

Моделирование потока управления состоит из следующих шагов:

  • Определите контекст взаимодействия, будь то система в целом, одиночный класс или отдельная операция.
  • Опишите сцену, на которой будет происходить взаимодействие. Для этого нужно идентифицировать объекты, играющие какую-либо роль, и установить их начальные свойства, в том числе значения атрибутов, состояния и роли.
  • Если в вашей модели внимание акцентируется на структурной организации объектов, идентифицируйте связи между ними, имеющие отношение к об мену данными, который происходит во взаимодействии. При необходимо сти опишите особенности каждой связи с помощью стандартных стереоти пов и ограничений UML.
  • Если основное внимание уделяется временной упорядоченности, специфи цируйте сообщения, передаваемые между объектами. В случае необходи мости выделите разные виды сообщений, включите в описание параметры и возвращаемые значения.
  • Для передачи существенных деталей взаимодействия можно указать состо яние и роль каждого объекта в любой момент времени.

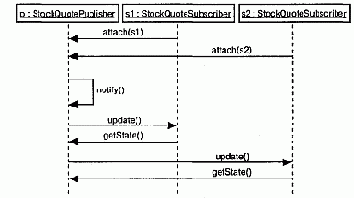

    В качестве примера на рис. 15.6 показаны объекты, взаимодействующие в контексте механизма публикации и подписки (экземпляр образца проектирования observer). Вы видите три объекта: p (экземпляр класса StockQuotePublisher), s1 и s2 (экземпляры класса StockQuoteSubscriber). Этот рисунок является примером диаграммы последовательностей (см. главу 18), описывающей временную упорядоченность сообщений.


    Рис. 15.6 Поток управления с точки зрения последовательности во времени

    На рис. 15.7 показана диаграмма кооперации (см. главу 18), семантически эквивалентная предыдущей, но описывающая структурную организацию объектов. Вы видите тот же самый поток управления, но на этот раз вместе со связями между объектами.


    Рис. 15.7 Поток управления с точки зрения организации
