Помеченные значения


У каждой сущности в UML есть фиксированный набор свойств: классы имеют имена, атрибуты и операции; ассоциации - имена и концевые точки (каждая со своими свойствами) и т.д. Стереотипы позволяют добавлять новые сущности в UML, а помеченные значения - новые свойства.

Метки можно определять для существующих элементов UML; можно также определить метки, применимые к отдельным стереотипам. В последнем случае все элементы, описанные этим стереотипом, будут иметь заданную метку. Помеченное значение - не то же самое, что атрибут класса (см. главы 4 и 9). Скорее, оно может быть представлено как метаданные, поскольку его значение применяется к самому элементу, а не к его экземплярам. Например, как показано на рис. 6.6, в диаграмме развертывания можно указать число процессоров, установленных на узле каждого вида, или потребовать, чтобы каждому компоненту был приписан стереотип библиотеки, если его предполагается развернуть на клиенте или сервере.

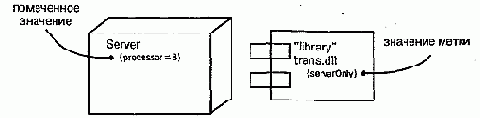

Рис. 6.6 Помеченные значения

В простейшем варианте помеченное значение изображается в виде строки в скобках, расположенной под именем другого элемента. Строка содержит имя (метку), разделитель (знак равенства) и значение этой метки. Можно указать только значение, если оно не допускает неоднозначной интерпретации, например в случае, если значение - это имя перечисления. Предопределенные в языке UML помеченные значения описаны в "Приложении В".

Примечание: Чаще всего с помощью помеченных значений описывают свойства, относящиеся к генерации кода или к управлению конфигурацией. Например, ими можно воспользоваться для указания языка программирования, на котором будет кодироваться конкретный класс. Можно также применить помеченные значения для указания имени автора и номера версии компонента.
