Полностью распределенная система


Распределенные системы могут быть самыми разными - от простых двухпроцессорных до разветвленных, размещающихся на многих географически удаленных узлах. Последние, как правило, не бывают статическими. Узлы появляются и исчезают по мере изменения сетевого трафика и выхода процессоров из строя; создаются новые, более быстрые каналы связи, функционирующие параллельно медленным, постепенно устаревающим, которые в конце концов демонтируются. Изменяется не только топология системы, но и распределение программных компонентов. Например, таблицы баз данных могут реплицироваться между серверами с целью приблизить их к потребителю информации по мере изменений трафика. В некоторых глобальных системах компоненты могут мигрировать вслед за солнцем, перемещаясь с одного сервера на другой по мере того, как рабочий день начинается в одной части света и заканчивается в другой.

Визуализация, специфицирование и документирование топологии полностью распределенных систем представляют собой ценное подспорье для администратора, который должен вести учет вычислительных средств системы. Для этого можно применять диаграммы развертывания UML. Документируя полностью распределенную систему, вы можете раскрыть детали сетевых устройств, представляя их в виде стереотипных узлов.

Моделирование полностью распределенной системы осуществляется следующим образом:

  • Идентифицируйте устройства и процессоры, как и в отношении более про стой клиент-серверной системы.
  • Если необходимо строить выводы о производительности сетевой инфра структуры или о влиянии на сеть изменений, не забудьте промоделировать коммуникационные устройства со степенью детализации, достаточной для такого рода оценок.
  • Обратите особое внимание на логическое группирование узлов; для этого можно воспользоваться пакетами (см. главу 12).

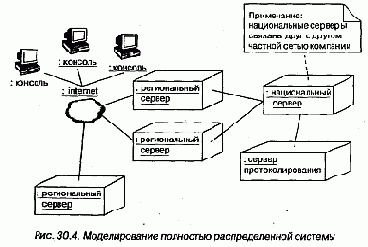

  • Смоделируйте устройства и процессоры с помощью диаграмм развертывания. Всюду, где есть возможность, пользуйтесь инструментальными средствами для раскрытия сетевой топологии системы.
  • Если необходимо сфокусировать внимание на динамике системы, включите диаграммы прецедентов (см.
