Местоположение


Распределенные системы по своей природе состоят из компонентов, физически разбросанных по разным узлам. Для многих систем местоположение (Location) компонентов (см. главу 25) фиксируется в момент установки системы. Но встречаются и такие системы, в которых компоненты мигрируют с одного узла (см. главу 26) на другой.

В UML вид системы с точки зрения развертывания моделируется с помощью диаграмм развертывания (см. главу 30), описывающих топологию процессоров и устройств, на которых выполняется система. Компоненты, такие как исполняемые модули, библиотеки и таблицы, размещаются в этих узлах. Каждый экземпляр узла владеет собственными экземплярами тех или иных компонентов, а каждый экземпляр компонента принадлежит ровно одному экземпляру узла (хотя различные экземпляры компонента одного вида могут находиться на разных узлах, - о дихотомии "класс/объект" см. главы 2 и 13). Например, на рис. 23.3 показан исполняемый компонент vision.exe, находящийся в узле с именем KioskServer.

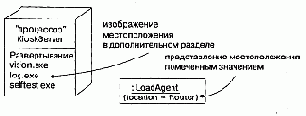

Рис. 23.3 Местоположение

В узле могут размещаться и экземпляры простых классов (см. главы 4 и 9). Так, на рис. 23.3 мы видим экземпляр класса LoadAgent в узле Router.

Как видно из рисунка, моделировать положение элемента в UML можно двумя способами. Во-первых, как в случае KioskServer, можно физически поместить элемент (его текстовое или графическое описание) в дополнительный раздел объемлющего узла. Во-вторых - примером является LoadAgent - можно воспользоваться помеченным значением location для обозначения узла, на котором размещен класс (о помеченных значениях и дополнительных разделах см. главу 6). Обычно первый способ применяется, когда важно дать в диаграмме визуальное представление пространственного разделения и группирования компонентов. Второй способ удобнее, когда моделирование положения элемента для данной диаграммы является хотя и важным, но второстепенным, например, когда вы хотите визуализировать передачу сообщений между экземплярами.

Примечание: Второй способ моделирования положения элемента особенно полезен, когда нужно показать изменение местонахождения компонента во времени. Например, можно воспользоваться сообщением become (см. главу 13), чтобы смоделировать объект, который в текущий момент находится в одном месте, но переместится в другое. Аналогично для показа семантических отношений между разнесенными объектами можно применить сообщение copy (см. главу 13).
